Amatör Uydu Haberleşmesi – İstasyon Bileşenleri – Telemetre ve Telekomut Arayüzleri

Bu bölüm uydular üzerinden ses haberleşmesi yapmaya odaklanacak olan radyo amatörleri için değil ama uydular üzerinden sayısal haberleşme gerçekleştirmeyi düşünen ya da uyduların telemetre verilerini çözmeye çalışacak ya da uydulara telekomut göndermeyi düşünenler içindir.

İstasyonundan yapılacak en önemli haberleşme yöntemlerinden biri de telekomut ve telemetre işlemleri olacaktır. Bu amaçla yukarıda anlatılan sistemlere ek olarak sayısal verilerin modüle edilmiş sinyal üzerinden ayrıştırılması için bir modem ve/veya ses arayüzü ve bilgisayar yazılımları kullanılması gerekecektir.

Modem Kullanımı

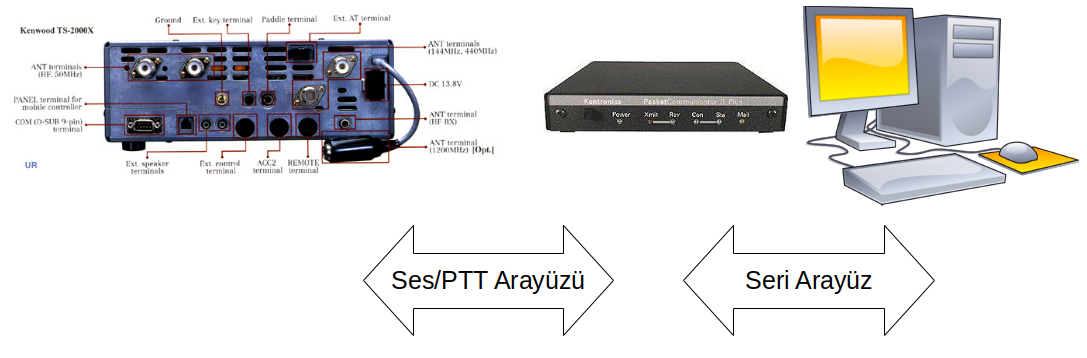

Eğer yapılacak haberleşme bilinen standartlara uygun bir protokol ile (AX25, APRS, UI, RTTY, SSTV, vb.) yapılacak ise bu protokollerle çalışabilen bir modem kullanılarak ve bu modemin telsiz ile arayüzlendirilmesi yeterli olacaktır. Aşağıda örnek bir modem kullanımı senaryosu gösterilmektedir;

hamradio satellite 16

Resim-1. Modem Bağlantısı.

Yukarıdaki örnek senaryo için telsiz cihazından ses bilgisi modeme gönderilmekte, modem tarafından çözümlenen uygun protokoldeki sayısal veri seri arayüz ile bilgisayara aktarılmaktadır. Aynı şeklide, ters yönlü olarak, bilgisayar ortamından seri arayüz ile modeme aktarılan veri modem tarafından ses sinyallerine çevrilmekte ve bu ses bilgisi telsiz cihazı üzerinden yayınlanmaktadır.

Modem kullanımı durumunda PC yazılımı olarak herhangi bir terminal yazılımı (Putty, Realterm, Coolterm, vb.) kullanılabileceği gibi, modemler KISS denilen saydam bir moda geçirilip alınan sayısal sinyallerin PC tarafındaki yazılımla çözümlenmesi de sağlanabilmektedir.

Özellikle standart olmayan bir protokol ile haberleşilecek ise, ya da mevcut protokolde bazı değişiklikler yapılmışsa modemlerin KISS modunda kullanılması önerilir.


ÖNEMLİ UYARI : Bazı telsiz cihazları ve modemler üzerinde bulunan TNC (Terminal Node Controller)’ın özelliği belirlenen protokoldeki tüm haberleşmeyi (bağlanma, mesajlaşma, kopma, posta alıp gönderme, duyulan istasyon listesi biriktirme, vb.) yönetebilen bir yazılım olmasıdır. Bu durumda PC tarafında çalıştırılacak yazılımdan beklentiler tamamen azalmakta tüm haberleşmenin yükünü TNC yürütmektedir. PC bağlantısı olmasa dahi TNC yazılımı modem bağlantılarını yönetebilmekte ve bağlantı isteklerine ya da posta işlerine cevap verebilmektedir.

Ne yazık ki TNC modu telemetre ve telekomut işlemleri için uygun değildir. Bu nedenle telsiz cihazı içerisinde bulunan TNC (örn : Kenwood TS-2000 TNC) veya modem üzerinde bulunan TNC yazılımları kullanılmamalı sadece modem arayüzü olarak kullanılarak telemetre telekomut işleri PC yazılımları aracılığı ile yapılmalıdır.

Tabii ki bu durum standart arayüz kullanan uydu bileşenleri (örnek: ISS AX25 ve APRS istasyonları) için geçerli değildir.


Arabirim Kullanımı

Bazı durumlarda uydu telemetre ve telekomut sinyal yapısı standarda birebir uyumlu olmayabilir, bu durumda mevcut hazır modemlerin haberleşme amacıyla kullanılması olası değildir. Ya da modemlerin doppler etkisi ile oluşan sinyal bozulmalarını kompanze edebilmeleri mümkün olmayabilmektedir. Bu durumlarda PC üzerinde bulunan işlemci gücü yardımı ile DSP işlemleri yapabilmek amacıyla telsiz cihazının demodülatör çıkışındaki ses arayüzlerinin PC üzerinde işlenmesi yaygın olarak kullanılan alternatif bir modem çözümüdür.

Genel olarak bu arayüzler PC üzerinde bulunan ses kartları, harici ses kartları veya bu iş için özel olarak üretilmiş telsiz ses arayüz cihazlarıdır.

Ayrıca ay yansıtması, meteor scatter gibi çalışmalarda kullanılan modların (JT65, FSK441, vb.) en kolay kullanımı (bu modlar için yapılmış hazır modemler olmaması, bu modların sürekli gelişim halinde olması, vb. nedenlerle) bu ses arabirimleri ile olmaktadır.

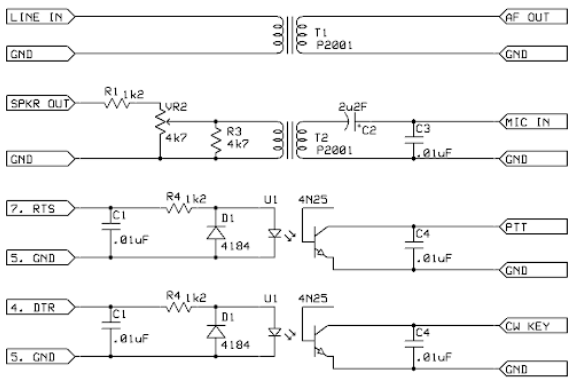

hamradio satellite tt 01

Resim-2. Telemetre çalışması için basit ses arayüzü devresi.

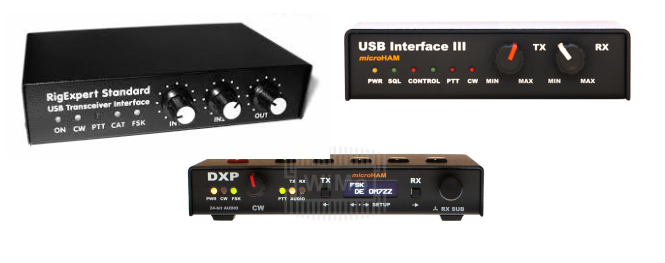

Çok basit bir devre veya USB ses kartı da bu modüllerin yerini tutabilir ancak aşağıda bu amaçla kullanılabilecek birkaç alternatif hazır ticari ses arayüzü gösterilmiştir;

hamradio satellite 17

Resim-3. Telsiz Ses Arayüzleri.
