Amatör Uydu Haberleşmesi – İstasyon Bileşenleri – Anten Kontrol Ünitesi

İstasyon içerisinde yer alan bir diğer önemli bileşen ise anten yönlendirmesini kontrol edecek olan rotor kontrol ünitesidir. Yaygın olarak temin edilecek rotor sistemi ile birlikte bir kontrol ünitesi geliyor olmakla birlikte, rotorun sistemin diğer bileşenleri ile (uydu takip yazılımı, telsiz cihazı) eşgüdümlü çalışabilmesi için rotorun kendi anten kontrol sisteminin diğer bileşenler ile entegrasyonu önem arz etmektedir.

Bu nedenle benim kullandığım çözüm oldukça basit, Arduino tabanlı K3NG çözümüdür. Bileşenleri olarak çok basit gibi gözükse de, profesyonel rakipleri dahil, özellik bakımından ve desteklediği eklentiler bakımından daha üstün bir çözümle bu güne kadar henüz karşılaşmadım. 2010 yılı öncesinde kendi tasarladığım rotor kontrolcü donanımı ve yazılımını kullanıyordum. K3NG çözümünü gördüğümde ben de bu çözümü kullanmaya başladım.  K3NG’nin bu çalışmasında ben de grafik LCD desteği kısmını yazarak destek vermeye çalışmıştım.

Yaesu G-5500 (Anten Kontrol – Rotor)

Rotor sistemi ile birlikte genel yönetim kutusu kendi başına çalışan bir donanım bileşeni olabilir. Örneğin Yaesu G-5500 sistemi uydu haberleşmesinde yoğun olarak kullanılan bir rotor sistemi olup, bu sistemin mevcut kontrol bileşeni aşağıdaki gibidir;

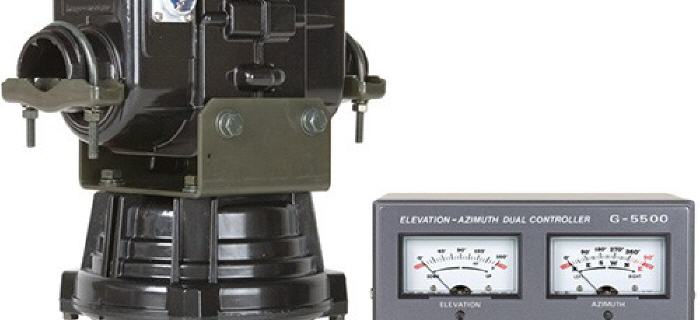

Şekil 7 Anten Kontrol - Yaesu G-5500 Rotor Kontrol Birimi.

Resim-1. Anten Kontrol – Yaesu G-5500 Rotor Kontrol Birimi.

Bu sistemlerin bilgisayarla uyumlandırılması için YAESU’nun seri arabirimi olan GS-232B veya alternatifi olabilecek (K3NG rotator, Alfa, FoxDelta vb.) arabirimlerden biri kullanılabilir.

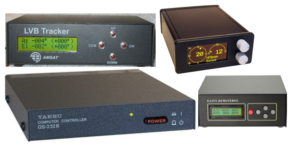

Şekil 8 Yaesu G5500için Bilgisayar Uyumlandırma Arabirimleri

Resim-2. Yaesu G5500için Bilgisayar Uyumlandırma Arabirimleri.

Yaesu G-5500 ile birlikte gelen kontrol arabiriminin ön yüzündeki yönlendirme tuşları ila manuel yönlendirmeler yapılabilir ve arkasında bulunan arayüzleme bağlantı noktası ile de rotor kumanda kutusu ile bilgisayar uyumlandırma birimi birbirlerine bağlanabilir;

Şekil 9 Yaesu G5500 Rotor Kontrol Kutusu Görünümü

Resim-3. Yaesu G5500 Rotor Kontrol Kutusu Görünümü.

YAESU G-5500 kadar yaygın olmasa da fiyatlarının uygun seviyelere gelmesi ile birlikte Alfa SPID rotorları da uydu takibi için yaygın olarak kullanılmaya başlanmıştır. Kendi PC yönetim arayüzü ve kontrol kutusu ile birlikte satılan Alfa SPID rotorlarının genel görünümü aşağıdaki gibidir;

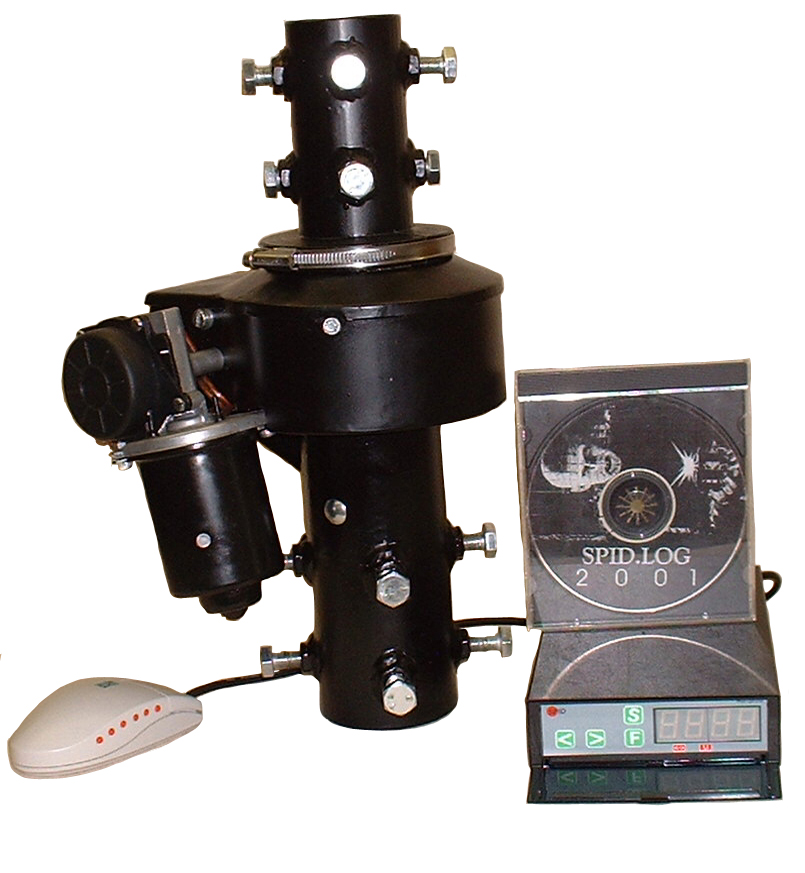

Şekil 10 Alfa SPID Anten Rotor ve Kontrol Kutusu Genel Görünümü

Resim-4. Alfa SPID Anten Rotor ve Kontrol Kutusu Genel Görünümü.

Rotor ile rotor kontrolcüsü arasında yer alan 2×6 perlik kablo bağlantıları ve rotor kontrolcüsü ile bilgisayar arayüzünü sağlayan kontrolcü arasındaki bağlantıların detayları istasyon bağlantılarının detaylandırıldığı son bölümümüzde detaylıca ele alınacaktır.
